MacBook Pro Retina A1502/A1398
液晶交換方法（全45工程）

まずはじめにRetinaを分解をする上でバッテリーを外す必要があります。本体を裏側にし、すべてのネジを外してしまいます。ネジは普通のプラスドライバーでは外すことができませんので、トルクスネジ専用のドライバーを使用します。

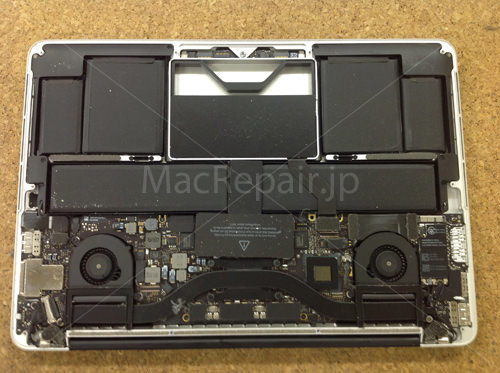

ネジを全て外すと背面の蓋が外れますので、背面パネルを外します。するとRetinaの内部が確認できます。上側がバッテリー・トラックパッド、下側がロジックボードです。ロジックボードは非常に繊細な精密部品となっており、破損すると高額な修理費用になりますので慎重に作業してください。

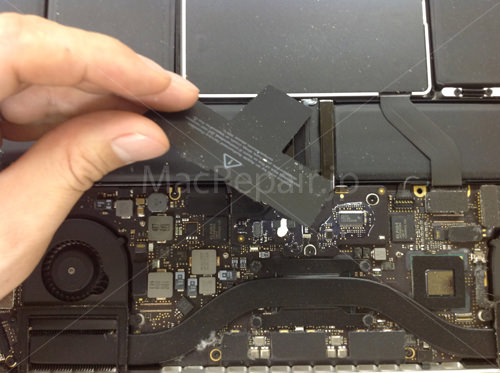

バッテリーを外す作業に入ります。Retinaのバッテリーはネジで止められておりますが、保護シールが上に貼られておりますのでシールを剥がします。

保護シールを剥がすとネジで止められておりますので外します。全部で3箇所あります。

すべてのネジを外し終えると上に持ち上げることができます。持ち上げる際はピンセットでもOKですが、ピックなどプラスチック製の物を使用する方が安全です。これでパソコンへの電気を遮断することができました。※分解の際は必ずバッテリーを外してください。

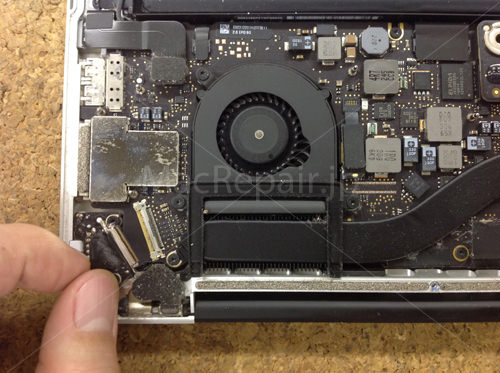

ここからはモニター上半身を取り外していく作業になりますが、まずはケーブルをロジックボードから外します。ケーブルは平行にスライドさせると簡単に外すことができます。

先ほどの工程6とは逆側の配線関係も全て外してしまいます。

wifiケーブルを外します。wifiケーブルは下から上に持ち上げると簡単に外すことができます。

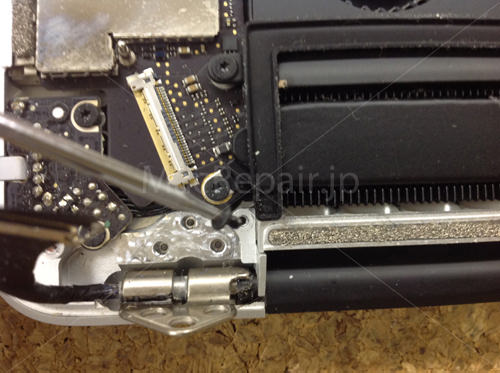

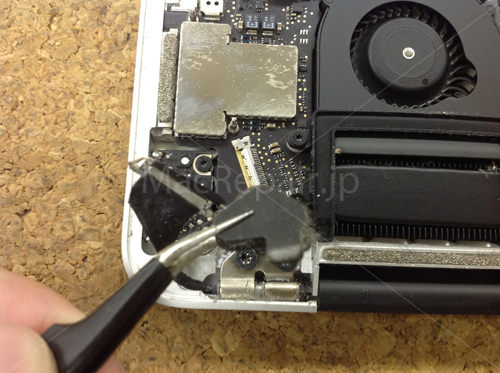

配線を外し終えた後はヒンジ部分を外していきます。ヒンジはゴムで隠れており、ゴムの下にネジで止められております。トルクスネジ用のドライバーを使用します。

左右両サイドとも全てのヒンジのネジを外します。

ネジを全て外すとヒンジを持ち上げることが可能になりますが、ヒンジは硬いためペンチなどで起こすようにすると簡単に持ち上がります。ヒンジの横についている小さいネジも見落とさず外してください。

ネジを外すとプラスチックの部分が外れるようになります。この部分は左右ありますので両方とも外します。

ヒンジを持ち上げて横の小さいプラスチックも外すと、ロジックボード側（下半身）とモニター側（上半身）を切り離すことができます。配線の外し忘れがないか再確認してください。

上半身のみの状態です。ここまでできればMacBook Pro Retinaの上半身交換はできます。ただし今回の目標であるパネルのみの交換はここからがスタートです。ここからは難易度が一気に高くなりますので慎重に作業してください。

まずはヒンジカバーを外していきます。まず横にスライドさせ、何かが外れたような感触があったら手前に引くようにして外します。

ヒンジカバーを外し終わると、ネジで止められている箇所が多数出てきます。ディスプレイ側に止められているネジを外します。

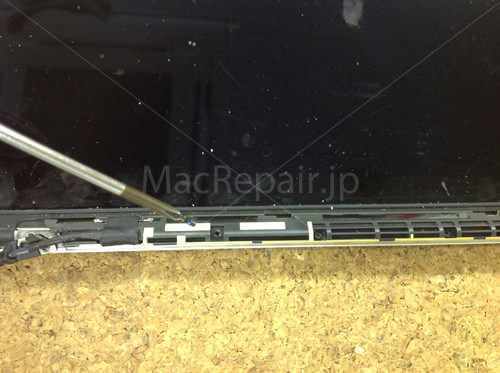

ヒンジの横一列に小さいネジが複数止められておりますので、全て外してしまいます。

ケーブルの上に黒いテープが貼られておりますので剥がしておきます。

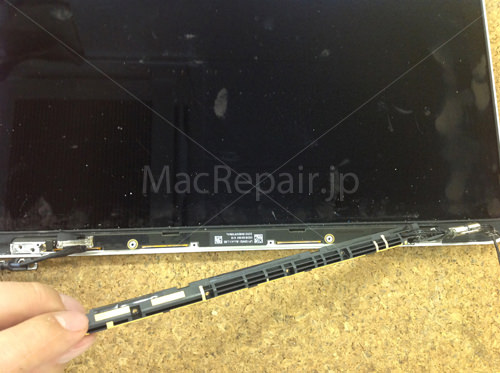

ヒンジカバーの下を外すことができますが、片側は配線で止まっておりますので注意してください。

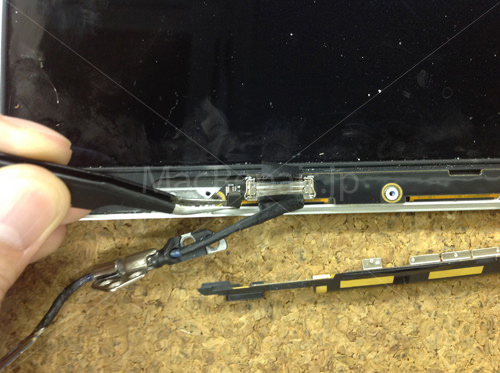

ロジックボードに接続されていたケーブルの逆側を外します。フックで止められておりますので、先にフックを起こしてからケーブルをスライドさせます。ケーブルの横に小さいコネクターがありますのでそこも外しておきます。

ケーブルから逆側まである横一列のネジを全て外します。

パネルの基盤部分は内側に織り込まれているために、慎重に起こすようにします。すると液晶パネルがネジで止められていることが確認できます。

パネル基盤のネジは横一列に複数ついておりますので、外し忘れがないよう全て外します。

パネルの周りについているゴムを外していきます。一部は軽い接着剤で固定されておりますので、ヘラなどを使用すると簡単に浮かせることができます。

ゴムが浮いてきたらパネルの周りのゴムを外してしまいます。ゴムは上に持ち上げると簡単に外すことができます。

ディスプレイ周りのゴムが全て外れた状態です。このゴムは後で再利用しますので捨てないでください。

ゴムを外した下にネジが隠れておりますので外しておきます。

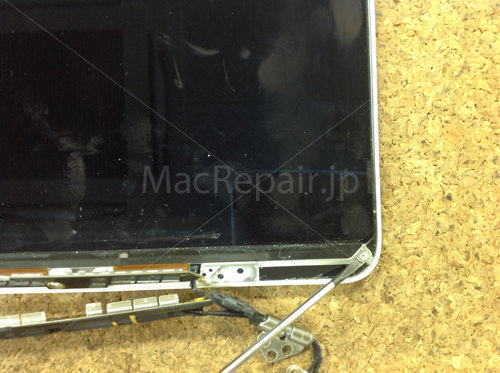

逆側にもネジが隠れておりますので外します。これでパネルについているネジは全て外すことができました。

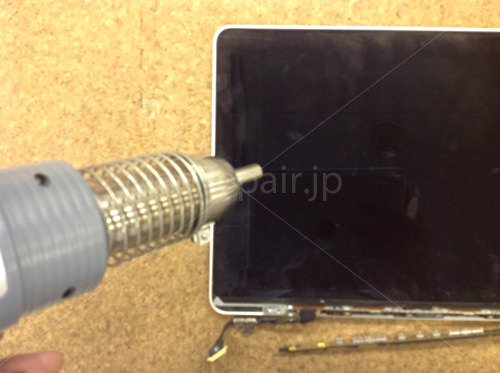

ここからは割れたパネルを取り除く作業です。パネルの周りには強力なテープで接着されておりますので、ヒートガンやドライヤーでパネルの縁（周り）を温めながら作業すると効率が良くなります。

ある程度温めると液晶が剥がしやすくなりますが、割れたRetinaのパネルは綺麗に剥がすことは難しいです。ガラスが割れている状態ですので、手を切らないように進めてください。端から剥がすと良いです。

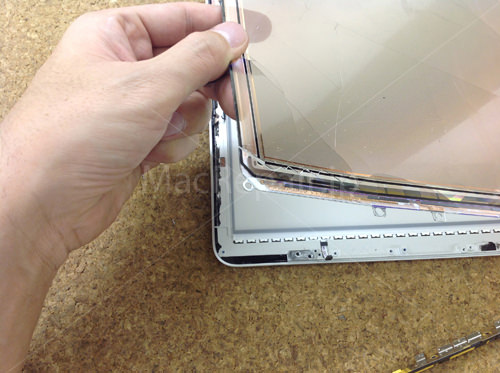

かなりバキバキに割れてしまいますが、後で綺麗にしますのでそのまま剥がしてしまいます。

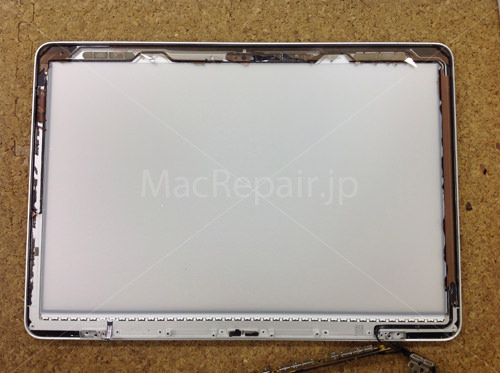

パネルの周りのガラスが残っておりますが、新しいパネルを取り付けするために綺麗にします。真ん中の白い反射板には触らないでください。汚れがついたままにすると後でディスプレイ表示時に目立ってしまいます。汚れがある場合はエアダスターで吹き飛ばしてください。

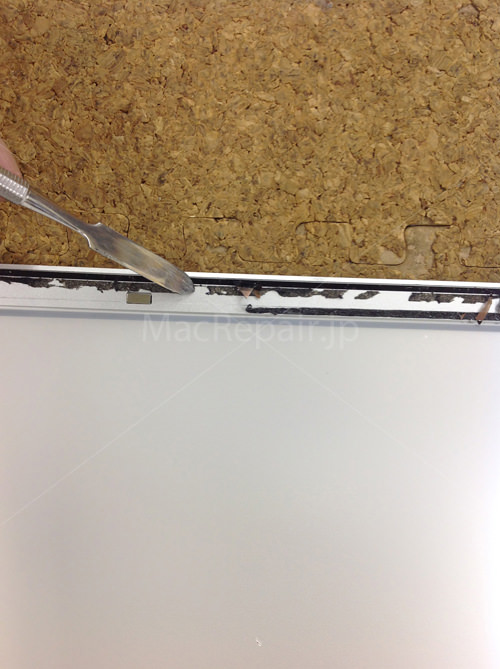

鉄ヘラなどを使用して残ったガラスを取り除きます。

割れたガラスを綺麗に取り除くことができました。少しでもガラスが残っていると後でモニターが綺麗に収まりませんので異物は全て除去してください。

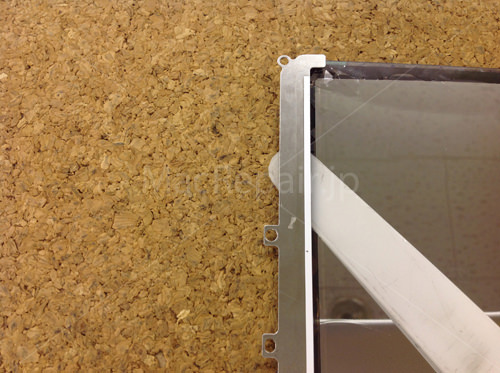

パネルを剥がした際に鉄のプレートが下についておりますが、このプレートも再利用します。ヒートガンやドライヤーで温めながら外します。

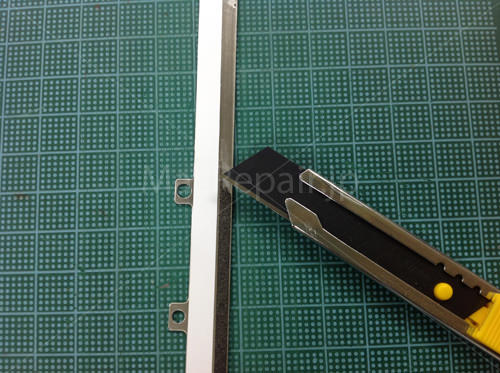

テープが残っている部分があればカッターなどを使用して綺麗にします。

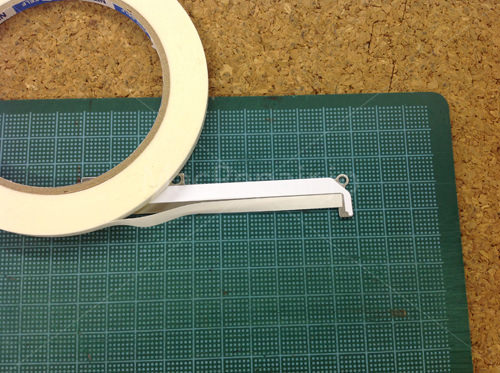

綺麗に取り除いたテープのところに新たに両面テープを貼っていきます。

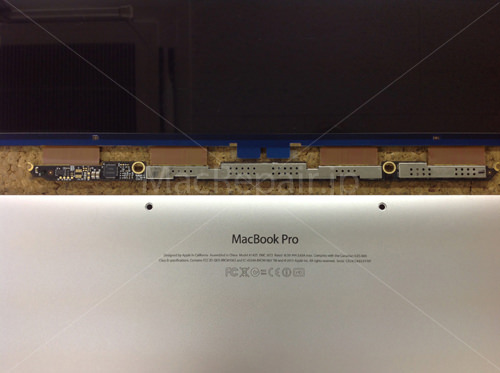

上の画像は新たに取り付けをするパネル、下の画像は背面パネルです。

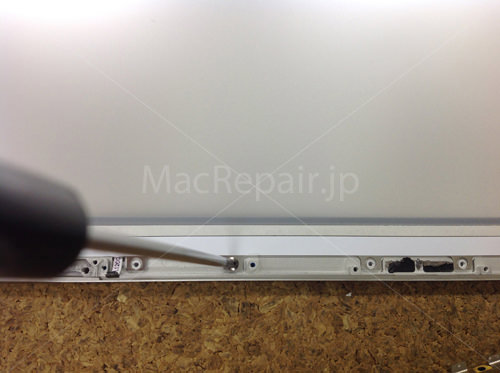

鉄のプレートを先にモニター上半身側につけてしまいます。ネジで固定されていた箇所をネジ止めしていきます。これまでの逆の手順で進めてください。

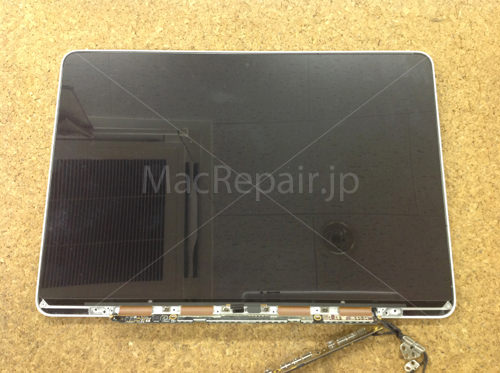

液晶パネルを液晶上半身に置いた状態です。まだ液晶周りのゴムやヒンジカバーが付いておりません。この段階では完全固定をせず仮止めにしてください。完全固定してしまうと後で微調整が効かなくなります。

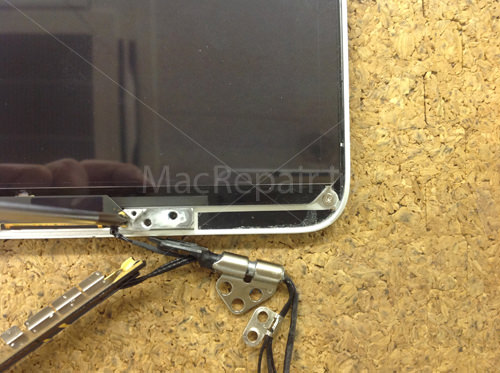

液晶パネルのネジやヒンジ部分を元に戻していきます。

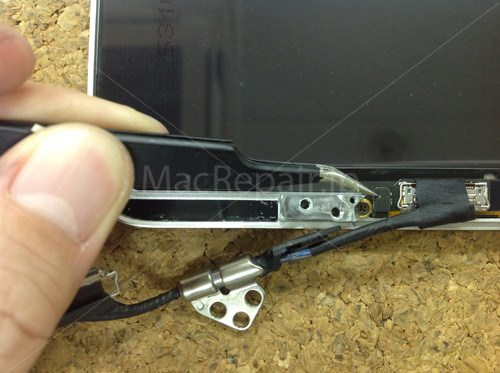

コネクター関係も元の状態に接続していきます。

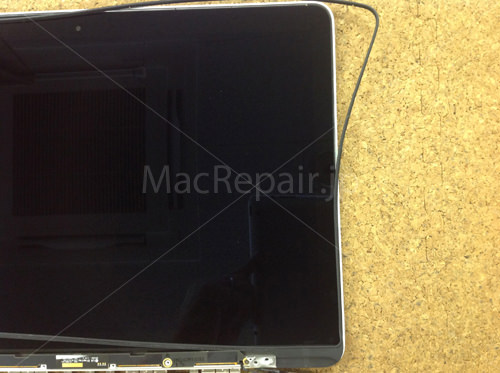

ネジやコネクターの接続が全て完了してからゴムの取り付けを行います。ゴムは端からはめていった方が良いです。

ゴムが綺麗に取り付けられました！後はヒンジカバーを取り付けし、元の手順でロジックボード側（下半身）に組み込みをすれば、MacBook Pro Retinaのパネル交換は完了です。

ディスプレイを本体に取り付けし電源を入れた状態です。綺麗に表示されていることが確認できました。この手順を見て少しでも不安を感じる場合は、無理に分解せずプロにご相談ください。
